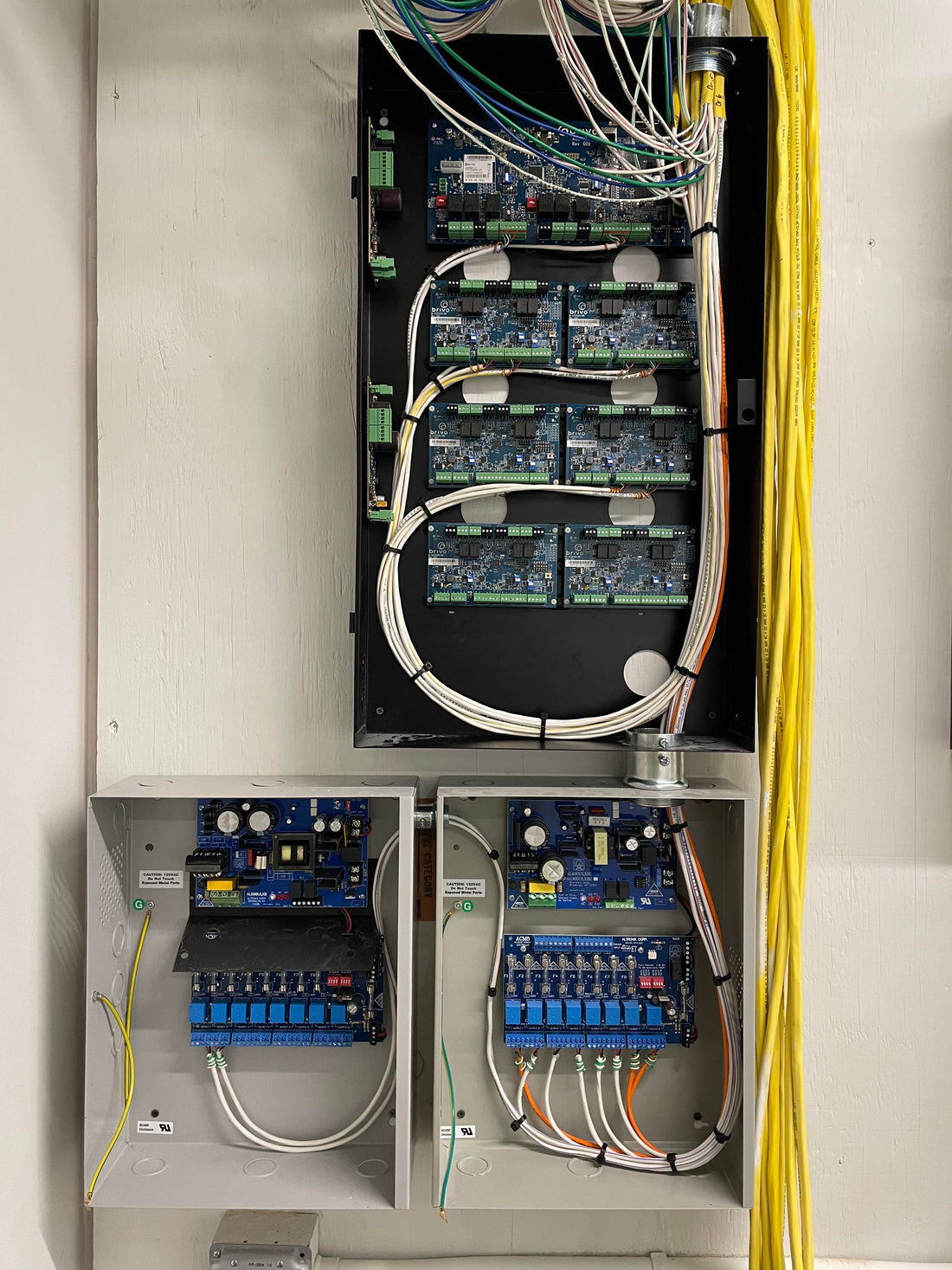

Schakelkast inrichten: zo hou je het veilig, overzichtelijk en professioneel

Een goed ingerichte schakelkast is het hart van elke installatie. Of je nu een netwerkkast opzet, camera’s monteert of een off-grid systeem beheert – een nette schakelkast zorgt voor betrouwbaarheid, veiligheid en eenvoud bij onderhoud. In dit artikel leggen we uit hoe je een schakelkast correct en overzichtelijk inricht met componenten uit het UMATECH-assortiment.

1. Waarom een nette schakelkast belangrijk is

• Overzicht: je ziet direct wat waar aangesloten is

• Onderhoudsvriendelijk: sneller storingen opsporen

• Veiligheid: voorkomt kortsluiting en brandgevaar

• Professionele uitstraling: voor klant, keuringsinstanties en jezelf

Een rommelige kast is niet alleen storend, maar vaak ook risicovol.

2. De juiste kast kiezen

Voor binnengebruik kun je kiezen uit kunststof of metalen kasten met IP20–IP30. Voor buitengebruik is IP65 de norm. UMATECH biedt onder andere waterdichte kasten met DIN-rails en wartels.

Let op:

• Ruimte voor DIN-rails en kabelbeheer

• Mogelijkheid tot ventilatie of actieve koeling

• Montagevriendelijke indeling (bodemplaat, bevestigingsgaten)

3. Componenten opstellen en indelen

Begin met een plan:

• Teken uit waar zekeringen, voedingen, relais en modules komen

• Laat ruimte tussen componenten voor warmteafvoer

• Groepeer componenten logisch (bijv. voeding, controle, netwerk)

DIN-rail accessoires:

• Automatische zekeringen

• Spanningsverdelers en voedingen

• Tijdrelais, schakelklokken en modems

Gebruik blinde DIN-railstukken voor reserve of afdekking.

4. Kabelbeheer en labeling

Netjes werken = veilig werken. Tips:

• Gebruik wartels (PG/M20) of kabeldoorvoeren met trekontlasting

• Label elke kabel (begin & eind) met kabelmarkering

• Gebruik kabelgoten of spiraalbanden voor bundeling

• Klem voedingskabels met lasklemmen of WAGO-klemmen

Zorg dat voeding gescheiden is van datalijnen om storing te vermijden.

5. Ventilatie en koeling

Elektronica produceert warmte. Zeker bij PoE-switches, voedingen en omvormers kan de temperatuur snel oplopen.

Tips voor koeling:

• Plaats ventilatieroosters of 12V/24V ventilatoren

• Laat luchtcirculatie mogelijk door ruimte tussen componenten

• Vermijd directe zoninval (vooral bij buitenkasten)

UMATECH levert ook ventilatiekits op maat voor IP65-kasten.

6. Veelgemaakte fouten (en hoe te voorkomen)

7. UMATECH schakelkasten en accessoires

Wij leveren:

• IP65 schakelkasten in verschillende maten

• DIN-rails, wartels, zekeringen, ventilatoren

• Patchpanelen en PoE-voedingen

• Kasten met montagerails of montageplaten

Ook leveren we voorgeassembleerde sets of op maat samengestelde schakelkasten.
